短波對講機一般是通過電離層的反射進行遠距離通訊，具有通訊頻率隨季節，晝夜變化的特點。具有ALE-1（自動鏈路建立裝置）單元的電臺可在預定的信道范圍內，自動選擇優先信道，進行高質量的通訊，因而成為人士和無線電愛好者的重要選擇。下以高性價比的icom VX-1700短波電臺ALE-1單元的安裝與設置為例介紹其過程。



一：ALE-1單元的安裝



取下機子背面的外殼，去掉GPS單元（可能就沒安裝此選件），換上ALE-1選件單元，并連接J4001插頭后，恢復機子外殼。

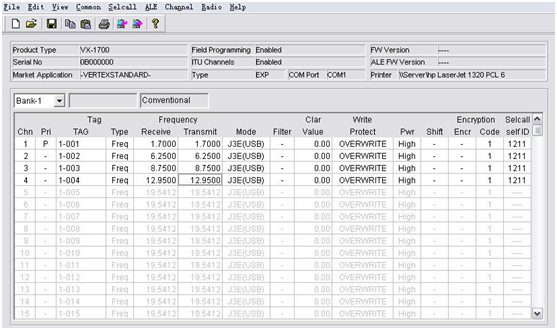

二：連接好編程電纜和打開編程軟件CE77WIN v1-1.00，按提示操作讀電臺參數于PC機如圖示。

三：ALE功能基本設置

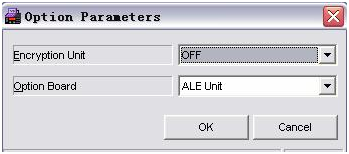

1．將common\option\Optional board參數設置為：ALE UNIT

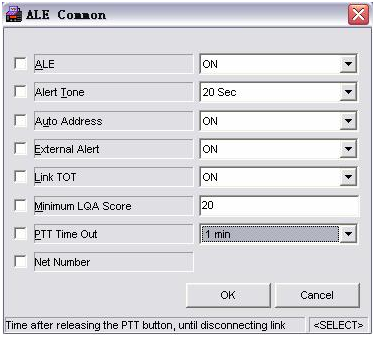

2 .   common\ALE設置為ON

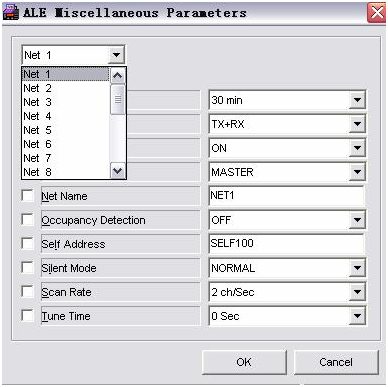

3. 在ALE\ALE Miscellaneous\Net name參數中輸入選定的網絡地址net1,net2等。在self Address參數中輸入本機的標識地址。

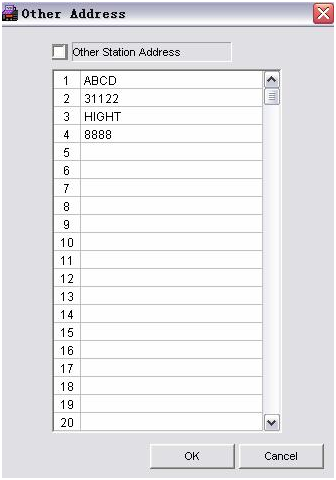

4.將要呼叫的電臺地址輸入ALE\Other station Address中。

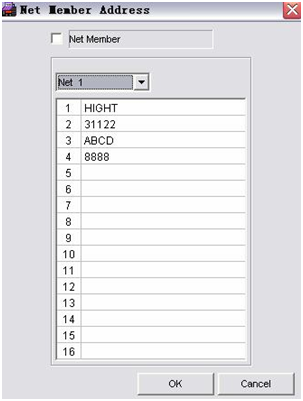

5.   在ALE\Network Member Address參數中定義網絡成員地址。

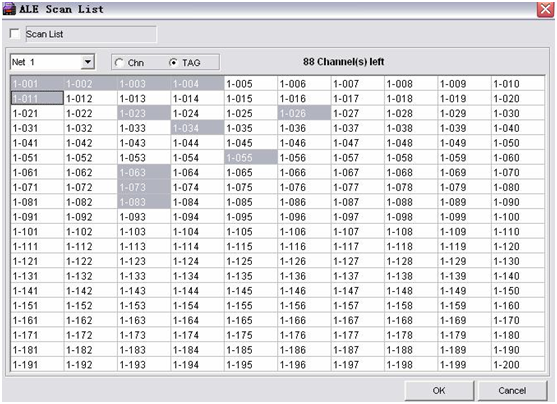

6.在ALE\Scan Channel List下選定要掃描的記憶頻道。

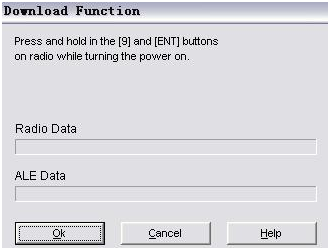

7.  按照提示將該動后的參數下載到電臺中。



注意：為了便于選呼和打開或關閉 ALE 功能 請?jiān)O(shè)置按鍵 P2 ，P3 的功能為 ALE，CALL。
